澆注沸騰鋼通常采用上小下大直通型 鋼錠模 ，一般各廠都按照各自軋機(jī)的能力、產(chǎn)品大綱（用戶的需求）、澆注的鋼種來選擇鋼錠模尺寸及工藝參數(shù)。國外沸騰鋼多采用_大噸位錠型（如 15 一 25t 。我國目前使用的錠型有 19.6t,14.2t,11.2t,8.2t  ， 7.1t,5.6t,2.1t, 及 8 英寸（ in ）、 6 英寸（ in ）鋼錠。大鋼錠有方錠和扁錠，含碳_高的沸騰鋼一般不采用很小斷面的錠模澆注，小的沸騰鋼斷面應(yīng)不小于 150x 150rnm 。

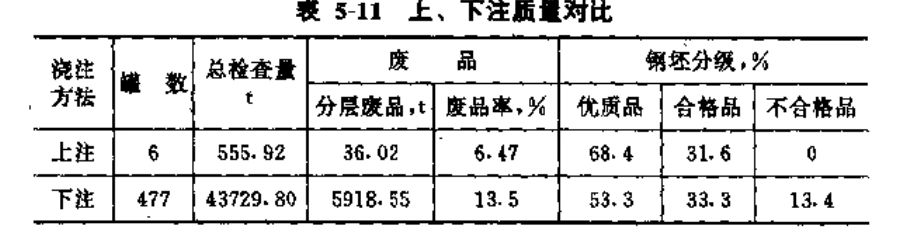

沸騰鋼的澆注方法分為上注法和下注法．國外采用上注法_多。上注通常是單個(gè)錠或雙錠（用雙塞棒或雙滑動(dòng)水口澆注），注速_快（ 0 . 5 一 2 .0m  ／ min ) ，因此鋼錠模內(nèi)沸騰_差，鋼錠的堅(jiān)殼帶_薄，易上漲，易飛濺引起結(jié)疤。但上注工藝簡單、成本_低、消耗耐火材料少，因此鋼中夾雜和分層缺陷．_少。見表 5 一 11 .

下注法因其注速緩慢（ 0.17-0.  35m ／ min ) ，鋼錠模內(nèi)沸騰_好，堅(jiān)殼帶厚度容易得到_，同時(shí)因澆注過程中排氣充分，鋼錠上漲蜂窩氣泡帶高度也_上注法低。所以國內(nèi)沸騰鋼多采用下注法。上注法只在幾個(gè)_大的鋼廠，如武鋼、本鋼、鞍鋼進(jìn)行過。以上內(nèi)容是河鑄重工小編作為鋼錠模生產(chǎn)廠家與您分享的鋼錠上下澆注法。想了解更多鋼錠澆注知識可以關(guān)注我們，或者來電咨詢。
