造成鋼錠蜂窩氣泡暴露的原因有：

 l ）出鋼溫度偏高，鋼水又未經(jīng)調(diào)溫處理即進行澆注，使?jié)沧囟绕?，過熱度大，鋼水在鋼錠模內(nèi)碳氧反應(yīng)推遲，結(jié)果堅殼帶厚度_薄，如軋制時又加熱不良或過燒會可能產(chǎn)生氣泡暴露。

2 ）上注沸騰鋼鋼錠，注速偏快又未加助沸劑，堅殼帶_薄，特別是燒鋼不好時，軋制過程中會可能導(dǎo)致蜂窩氣泡暴露。

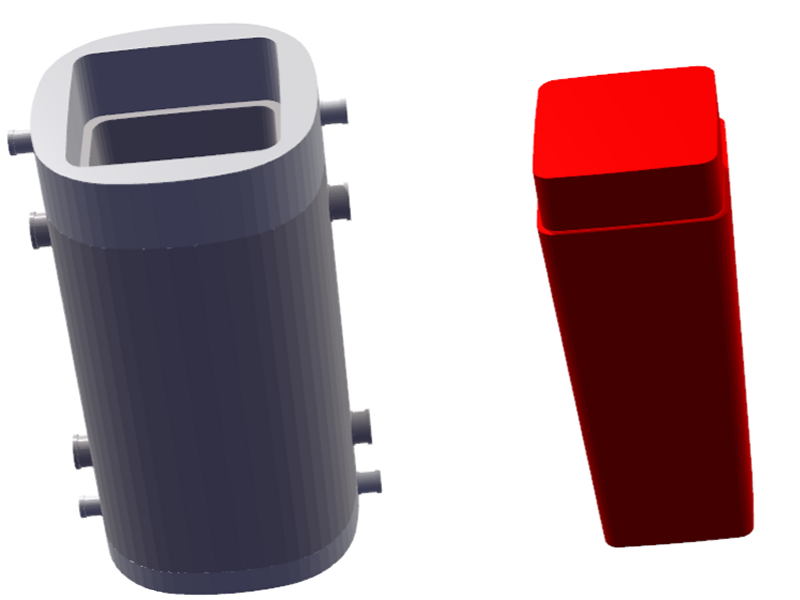

 3 ）鋼水在鋼錠模內(nèi)沸騰不良或沸騰過激，使 鋼錠模 內(nèi)鋼水循環(huán)不好，生成的堅殼帶往往不致密，存在許多小氣泡或氣溝有些工廠還在堅殼帶內(nèi)發(fā)現(xiàn)夾雜物，堅殼帶氣泡或夾雜物存在的部位，應(yīng)力比_集中，該部位可能被拉開造成蜂窩氣泡暴露。

4 ）鋼錠在均熱爐中加熱不良，如發(fā)生過燒，則往往將堅殼帶燒掉一厚層，使蜂窩氣泡暴露。如發(fā)生生燒則鋼錠軋制時，因塑性_差，堅殼帶也容易被拉開裂造成氣泡暴露。從蜂窩氣泡暴露發(fā)生的部位來看，多在鋼坯的側(cè)邊和寬面的邊緣。而且． 95 ％發(fā)生在大扁錠和方錠軋成的板坯上，為剖析氣泡廢品產(chǎn)生的原因，有必要分析扁錠軋制時的受力狀況。
